Vejledning til fastgørelsesanordninger i rustfrit stål: sekskantbolte, møtrikker, skruer og flade spændeskiver forklaret

Hvad er Fastgørelseselementer i rustfrit stål og hvorfor betyder de noget?

Befæstelser i rustfrit stål er mekaniske komponenter, der bruges til at forbinde, fastgøre eller placere to eller flere dele sammen. Det, der adskiller dem fra standardbefæstelser af kulstofstål, er deres sammensætning - de indeholder minimum 10,5 % krom, som reagerer med ilt og danner et passivt oxidlag på overfladen. Denne usynlige film reparerer sig selv kontinuerligt, hvilket giver fastgørelseselementer i rustfrit stål enestående modstandsdygtighed over for rust, korrosion og pletter på tværs af en lang række miljøer. Uanset om du arbejder i marinekonstruktion, fødevareforarbejdning, kemiske fabrikker, udendørs arkitektur eller daglige husholdningsapplikationer, leverer rustfri stålbefæstelser langsigtet pålidelighed, som andre materialer simpelthen ikke kan matche.

De mest almindeligt anvendte kvaliteter til fastgørelseselementer i rustfrit stål er 304 og 316. Grade 304 er velegnet til generelle formål, herunder indendørs konstruktion, maskineri og let udendørs brug. Grade 316 indeholder molybdæn, som øger dets modstandsdygtighed over for klorider og saltvand, hvilket gør det til det foretrukne valg til kystnære, marine og kemiske miljøer. At forstå disse kvaliteter hjælper dig med at vælge det rigtige fastgørelseselement til det rigtige job - en beslutning, der direkte påvirker levetiden og sikkerheden af ​​din samling.

Sekskantbolte i rustfrit stål : Struktur, standarder og udvalg

Sekskantbolte i rustfrit stål, almindeligvis omtalt som sekskantbolte, er en af de mest udbredte fastgørelsesanordninger i både industri- og byggemiljøer. De har et sekssidet hoved, der gør det nemt at stramme med en skruenøgle eller fatning, et skaft med helt eller delvist gevind og er designet til at blive brugt med en møtrik eller gevindhul. Det sekskantede hoved giver en stor bæreflade og optager et betydeligt drejningsmoment uden at beskadige fastgørelseshovedet, hvorfor sekskantbolte er valgt til højstyrke strukturelle forbindelser.

Disse bolte er fremstillet i henhold til internationale standarder såsom ISO 4014 (delvis gevind), ISO 4017 (fuldt gevind), DIN 931 og DIN 933. I Nejrdamerika regulerer ASME B18.2.1 inch-serie sekskantbolte. Når du vælger sekskantbolte i rustfrit stål, skal du overveje gevindtype (metrisk eller imperial), diameter, gevindstigning og længde. En bolt, der er for kort, vil ikke gå i indgreb med nok gevind til en sikker samling; en, der er for lang, kan stikke usikkert ud eller forstyrre tilstødende komponenter.

Almindelige anvendelser af rustfrit stål sekskantbolte

• Konstruktionsstålforbindelser i broer og bygninger udsat for vejrlig
• Marinedæksbeslag, bådbygning og dockkonstruktion
• Udstyr til forarbejdning af mad og drikke, der kræver sanitære forhold
• Kemiske anlægs rørflanger og trykbeholdere
• VVS-systemer og udendørs mekaniske indkapslinger

Sekskantmøtrikker i rustfrit stål og standardmøtrikker: forskelle og anvendelser

Sekskantmøtrikker i rustfrit stål er standardmodstykket til sekskantbolte. De har et indvendigt gevind og en sekssidet yderside, der tillader tilspænding med en skruenøgle. Tilgængelig i fuld højde (standard) og tynde/stop-varianter, sekskantmøtrikker er produceret i henhold til ISO 4032, ISO 4033, DIN 934 og andre tilsvarende standarder. Når de parres med en sekskantbolt i rustfrit stål, skaber de en komplet, korrosionsbestandig boltforbindelse, der er egnet til krævende forhold.

Ud over den traditionelle sekskantmøtrik kommer møtrikker i rustfrit stål i flere specialiserede former, der hver især er konstrueret til specifikke præstationsbehov. Nylonindsatslåsemøtrikker (ækvivalent med ISO 7042) bruger en nylonkrave til at modstå vibrationsinduceret løsning - en kritisk egenskab i bil- og maskinapplikationer. Flangemøtrikker har en integreret skive-lignende flange, der fordeler belastningen over et bredere område, hvilket reducerer behovet for en separat skive. Hættemøtrikker (agernmøtrikker) dækker udsatte boltender af æstetiske formål og for at forhindre gevindskader. At forstå, hvilken møtriktype der skal bruges, er lige så vigtigt som at vælge den rigtige bolt.

Et blik på møtriktyper i rustfrit stål

Skruer i rustfrit stål: Valg af det rigtige hoved og drevtype

Rustfri stålskruer adskiller sig fra bolte ved, at de typisk er designet til at blive drevet direkte ind i et materiale uden at kræve en møtrik. De fås i et enormt udvalg af hovedstilarter og drevtyper, der hver tilbyder specifikke fordele afhængigt af applikationen. Den vigtigste beslutning, når du vælger rustfri stålskruer, er at matche hovedstilen og drevtypen til installationsmiljøet, belastningskravene og det ønskede udseende.

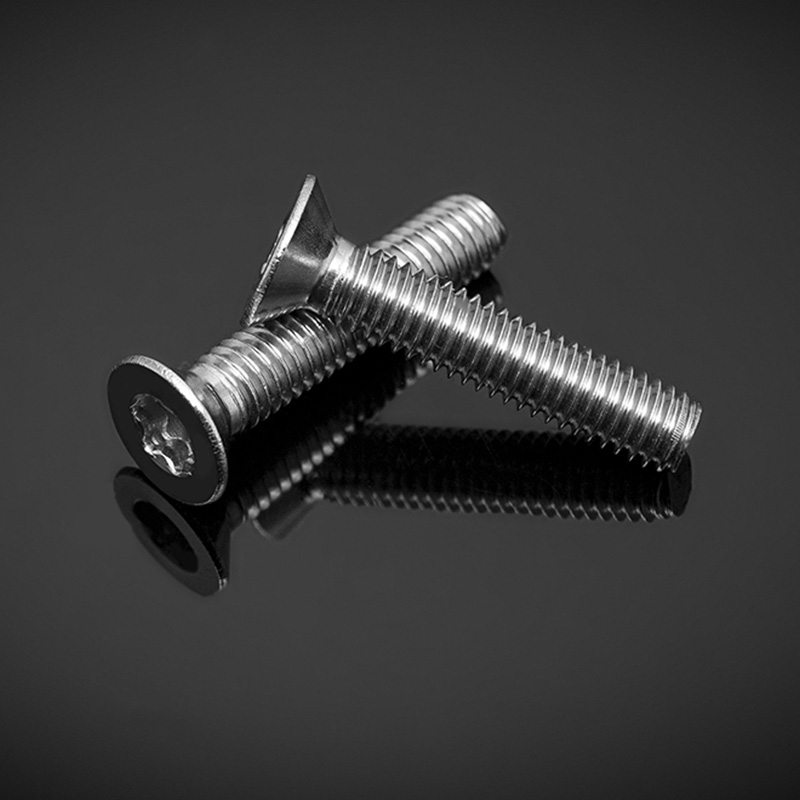

Pan-hovedskruer har en lavprofil afrundet top med en bred bæreflade, hvilket gør dem velegnede til almindeligt montagearbejde. Forsænkede skruer (fladt hoved) sidder i plan med materialets overflade - afgørende for applikationer, hvor udragende hoveder ville skabe sikkerhedsrisici eller forstyrre bevægelige dele. Truss-skruer har et ekstra bredt lavprofilhoved til brug i tynde eller bløde materialer. Til udendørs træapplikationer bruges selvskærende rustfri stålskruer med et bulehoved almindeligvis til at fastgøre dæk, sidespor og hegn, da de trækker overfladematerialet tæt uden at revne det.

Drevtyper og hvornår du skal bruge dem

• Phillips (PH): Den mest almindelige drevtype på verdensplan. Nem at bruge sammen med elværktøj, men tilbøjelig til at løbe ud (glide) under højt drejningsmoment.
• Slidset: Enkelt enkelt-slot design. Foretrukken i lavt drejningsmoment, præcisionsapplikationer og ældre maskinerivedligeholdelse.
• Torx (TX / Stjerne): Sekspunkts stjernedrev med overlegen drejningsmomentoverførsel og minimal cam-out. Ideel til højstyrke eller gentagen montering/demontering.
• Pozidriv (PZ): Et forbedret Phillips-design giver bedre bit-engagement. Standard i europæisk byggeri og snedkeri.
• Sekskantfatning (Allen): Internt sekskantdrev til brug med unbrakonøgler eller sekskantede bits. Almindelig i maskiner, møbler og skjulte fastgørelsesapplikationer.

En vigtig bemærkning, når du bruger skruer i rustfrit stål: gnav er en reel risiko. Udskæring opstår, når gevindene i en skrue og møtrik i rustfrit stål griber sammen på grund af friktion og varme, der genereres under tilspænding, hvilket gør demontering næsten umulig uden at knække fastgørelseselementet. For at forhindre gnidning, påfør altid et anti-fastsmøringsmiddel eller brug fastgørelseselementer fra forskellige rustfri stålkvaliteter (f.eks. en 316 bolt med en 304 møtrik). En reduktion af stramningshastigheden reducerer også markant risikoen for gnavning.

Flade skiver i rustfrit stål: Belastningsfordeling og overfladebeskyttelse

En flad skive i rustfrit stål er en tynd, skiveformet plade med et centralt hul, der er dimensioneret til at passe over en bolt eller skrueskaft. Selvom det kan synes at være et mindre tilbehør, er dets rolle i en fastgjort samling funktionelt vigtig. Flade skiver fordeler spændebelastningen af ​​en møtrik eller bolthoved over et større overfladeareal, hvilket forhindrer fastgørelseselementet i at trække gennem blødere materialer og reducerer overfladeskader på den fastspændte del. Dette er især vigtigt ved fastgørelse i træ, plastik, aluminium eller andre materialer, der er blødere end rustfrit stål.

Flade skiver af rustfrit stål beskytter også overfladefinishen af ​​det sammenføjede materiale. Når en møtrik eller bolthoved roterer direkte på en malet eller poleret overflade, forårsager det ridser og huller. En flad skive mellem fastgørelseshovedet og overfladen eliminerer denne skade. I elektriske applikationer tjener spændeskiven også som et isolerende mellemrum, når den bruges med nylon- eller gummiskiver under den. Standard rustfri flade skiver er produceret i henhold til DIN 125A, ISO 7089 og ISO 7090 (med affasning), med størrelser fra M2 til M64 i metriske og tilsvarende imperiale størrelser.

Hvornår skal man bruge flade skiver

• Under bolthoveder og møtrikker ved fastgørelse i træ, kompositter eller bløde metaller
• På overdimensionerede eller slidsede huller, hvor bolthovedet ellers ville passere igennem
• For at beskytte polerede eller malede overflader mod kontaktskader under tilspænding
• I kombination med fjeder (låse) spændeskiver for at give en flad siddeflade til låseskiven
• I rørforbindelser med flange for at skabe en ensartet pakning på tværs af flangefladen

Sådan matcher du fastgørelseskomponenter i rustfrit stål til en komplet samling

At vælge individuelle fastgørelseskomponenter er kun halvdelen af opgaven - at samle dem korrekt til en komplet, pålidelig samling kræver matchende boltkvalitet, møtrikkvalitet, skivestørrelse og overfladeforberedelse. En uoverensstemmelse i nogen af ​​disse elementer kan føre til fugesvigt, korrosion eller vanskeligheder under vedligeholdelse. Følgende praktiske retningslinjer hjælper med at sikre, at dine fastgørelseselementer i rustfrit stål fungerer efter hensigten i hele deres levetid.

Først skal du matche karakteren for alle komponenter. Hvis du bruger en sekskantbolt 316 rustfrit stål, skal du bruge 316 rustfri stålmøtrikker og spændeskiver. Blanding af kvaliteter forårsager ikke nødvendigvis umiddelbar fejl, men det kan skabe en galvanisk potentialforskel eller inkonsekvent korrosionsbestandighed, der svækker samlingen over tid. For det andet skal du kontrollere gevindkompatibiliteten: både bolten og møtrikken skal bruge den samme gevindstandard (metrisk eller UNC/UNF imperial) og samme stigning. En metrisk M10-bolt med en stigning på 1,5 mm kræver en møtrik med samme specifikation - krydsgevind med en forkert møtrik vil ødelægge begge komponenter.

Third, size your flat washer correctly. Skivens indvendige diameter skal være lige stor nok til at passere over boltskaftet uden for stort spil, mens den ydre diameter skal passe til den belastning, der fordeles. Standard DIN 125 skiver er fine til de fleste applikationer, men kraftige eller strukturelle applikationer kan kræve store serier skiver med en betydeligt større ydre diameter. Til sidst skal du altid anvende det korrekte drejningsmoment med en kalibreret momentnøgle - overstramning af fastgørelsesanordninger i rustfrit stål risikerer at gnave og skrue af, mens understramning skaber løsning under vibrationer eller dynamiske belastninger.

Befæstelseskvaliteter i rustfrit stål sammenlignet: 304 vs 316 vs A2 vs A4

Kvalitetsbetegnelserne for fastgørelseselementer i rustfrit stål kan være forvirrende, især fordi det samme materiale omtales med forskellige navne i forskellige standarder. ISO 3506-standarden klassificerer fastgørelseselementer i rustfrit stål som A2 (svarende til 304) og A4 (svarer til 316), med egenskabsklasser 50, 70 og 80, der angiver trækstyrkeniveauer. Amerikanske standarder refererer typisk direkte til AISI-legeringskvaliteterne (304, 316). Forståelse af disse ækvivalenser forhindrer dyre specifikationsfejl.

Til de fleste kommercielle konstruktioner og generelle tekniske applikationer leverer A2-70 (304) fastgørelseselementer en fremragende balance mellem korrosionsbestandighed, styrke og omkostningseffektivitet. I miljøer med saltvandseksponering, sure kemikalier eller klorholdigt vand - såsom swimmingpool-omgivelser, offshore-platforme eller farmaceutiske anlæg - skal A4-70 eller A4-80 (316) altid angives. Brug af A2 fastgørelseselementer i tunge kloridmiljøer vil resultere i grubetæring og eventuel fugefejl, uanset hvor godt komponenterne er samlet.

Vedligeholdelse og inspektion af fastgørelseselementer i rustfrit stål

En af fordelene ved fastgørelsesanordninger i rustfrit stål er deres lave vedligeholdelsesbehov sammenlignet med belagte eller malede kulstofstålalternativer. Men "lav vedligeholdelse" betyder ikke "nul vedligeholdelse." Periodisk inspektion er afgørende, især i strukturelle, sikkerhedskritiske eller højvibrerende applikationer. Visuel inspektion bør se efter tegn på overfladerust (som kan indikere forurening fra nærliggende kulstofstålværktøjer eller partikler, der er indlejret i overfladen), sprækkekorrosion i tætte samlinger og enhver synlig revnedannelse eller deformation under bolthovedet eller møtrikken.

Hvis der opstår rustpletter på et ellers forsvarligt rustfrit stålbeslag, skyldes det ofte fri jernforurening fra kulstofstålværktøj, slibestøv eller kontakt med kulstofståloverflader. Dette kan afhjælpes ved passivering - rengøring med en citron- eller salpetersyreopløsning, der fjerner jernforurening og genopretter det beskyttende oxidlag. For samlinger, der periodisk adskilles, skal du altid inspicere gevind omhyggeligt for gnidningsskader før genmontering, og udskift alle fastgørelseselementer, der viser deforme eller fastklemte gevind. Genbrug af fastgørelseselementer med ujævnheder øger dramatisk risikoen for driftssvigt og afisolering af gevind.

Drejningsmomentkontroller anbefales efter den indledende serviceperiode i vibrationsudsatte applikationer, da fastgørelsesanordninger af rustfrit stål kan opleve en let afslapning (indstøbning) ved ledgrænsefladen under tidlig service. Gentilspænding til den specificerede værdi efter 24-48 timers drift sikrer, at samlingen forbliver korrekt fastspændt. For permanente installationer, der ikke vil blive efterset regelmæssigt, kan du overveje at bruge gevindlåseblandinger, der er klassificeret til rustfrit stål, eller investere i mekaniske låsefunktioner såsom møtrikker med fremherskende moment for at opretholde klemmebelastningen på lang sigt.
